Littelfuse自恢复保险丝的工作原理

       PPTC是什么？PPTC（Polymer Positive Temperature Coefficient ），即聚合物正温度系数热敏电阻，简称：自恢复保险丝。可能还有很多人对自恢复保险丝这个概念很模糊，那么现在就由Littelfuse代理商秦晋电子介绍下自恢复保险丝的工作原理。

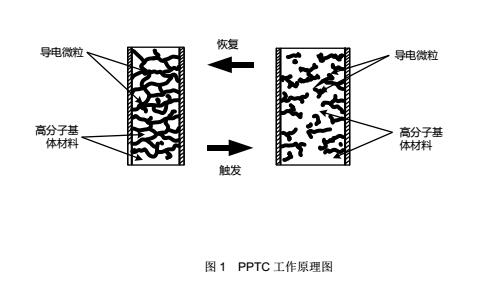

　　如图 1 所示，PPTC自恢复保险丝由高分子基体材料及导电微粒组成。当有异常过电流通过 PPTC自恢复保险丝时，产生的热量（为 I2R）使高分子基体材料膨胀，包裹在高分子基体材料外的导电微粒会分开从而切断PPTC自恢复保险丝的导电通道使 PPTC自恢复保险丝电阻上升，从而减小异常过电流。 　　当异常过电流故障清除后，PPTC自恢复保险丝高分子基体材料收缩至原来的形状重新将导电微粒联结起来，导电通道会恢复，PPTC自恢复保险丝电阻又恢复到原来的低阻状态。上述过程可循环多次。

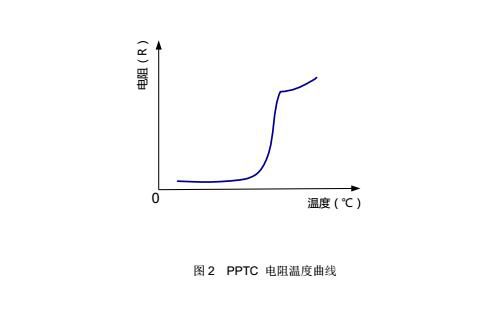

　　图 2 是 PPTC的电阻随温度变化曲线，从图中也可以看出 PPTC自恢复保险丝的电阻会随着温度的增大而增大。PPTC自恢复保险丝内部温度的高低由流过 PPTC自恢复保险丝的电流大小决定，故我们也可称 PPTC自恢复保险丝是对温度和电流敏感的器件。
　　PPTC自恢复保险丝最大的特点是在其额定使用范围内，每次故障排除后 PPTC自恢复保险丝不需要更换，可反复多次应用于电路中，有效节约维修时间及成本。
