一次性贴片保险丝在逆变器上的应用

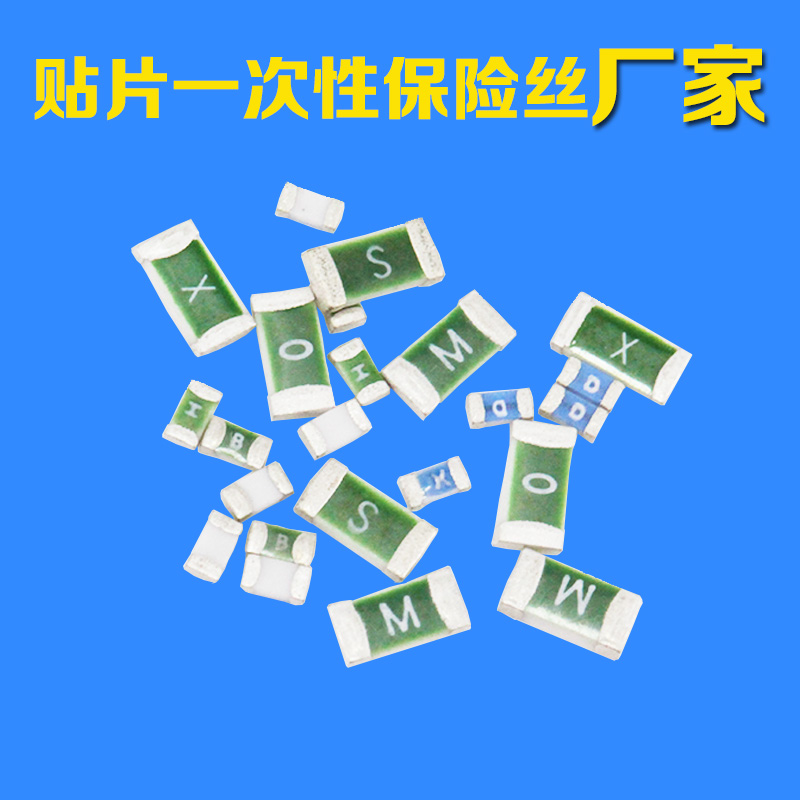

    一次性贴片保险丝分有快断型贴片保险丝跟慢断型贴片保险丝，由于体积很小，广泛被运用于设计紧凑的线路板中，JDTFUSE品牌一次性贴片保险丝有JFC0402F/T，JFC0456F/T，JFC0603F/T，JFC1206F/T，JFC2410F/T这几个常用的系列，工程师在进行一次性保险丝选型时，有时候拿不准应该用一次性快断保险丝还是慢断保险丝，JDTFUSE品牌一次性贴片保险丝主要应用于：锂电池、液晶彩电、车载充电器、逆变器、液晶显示器、GPS车载定位导航系统、车载DVD、便携式DVD、手机、对讲机等产品中。下面我们主要来了解一次性贴片保险丝在逆变器上的应用。

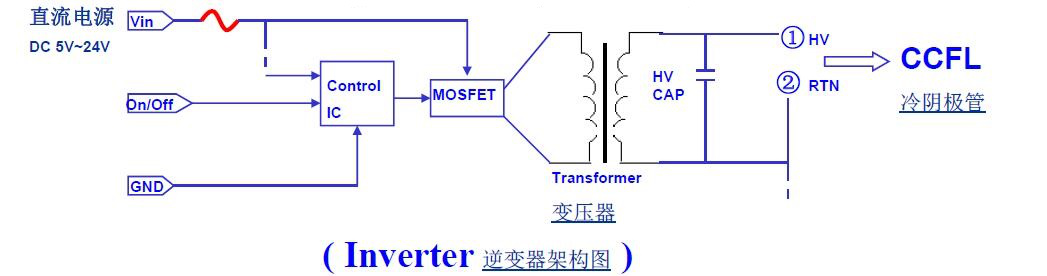

    逆变器属于直流变交流的电源产品，通常市面上会有直流电源+逆变器二合一的产品，那么这一类产品主要可以选用集电通品牌一次性贴片保险丝的JFC1206FS和JFC1206TS这两个系列的保险丝，下面是是逆变器的架构图：
      逆变器一般主要应用于：笔记本电脑、液晶显示器、液晶电视、数码相、扫描仪等电子产品中。

    JFC1206FS和JFC1206TS这两个系列的贴片保险丝封装尺寸一样，长度为3.2±0.2mm，宽度为1.6±0.2mm，厚度为0.6±0.2mm。下面我们分别来了解两个系列的详细参数：
    JFC1206FS系列为快熔断型保险丝，电流范围为0.25A~40A，额定电压有24V、32V、63V、72V，分段能力为：50A@72VDC，50A@63VDC，150A@32VDC，200@32VDC，200V@24VDC，300A@24VDC。该系列的电气特性为：当通过保险丝的电流值为额定电流的1倍时，保险丝至少能维持4个小时不熔断；当通过保险丝的电流为额定电流的2.5倍时，0.25A~5A的保险丝会在5秒内熔断；当通过保险丝的电流为额定电流的3.5倍时，6A~40A的保险丝会在5秒内熔断。整个系列保险丝对电路故障电流做出的反应是很快的，能够有效的对线路板进行过流保护。

    而另一个系列JFC1206TS系列则为慢熔断型保险丝，也叫延迟保险丝电流范围为0.25A~40A，额定电压有24V、32V、63V、72V，分段能力为：50A@72VDC，50A@63VDC，150A@32VDC，200@32VDC，200V@24VDC，300A@24VDC。该系列的电气特性为：当通过保险丝的电流值为额定电流的1倍时，保险丝至少能维持4个小时不熔断；当通过保险丝的电流为额定电流的2倍时，0.75A~3A的保险丝会在1~60秒内熔断；当通过保险丝的电流为额定电流的2.5倍时，0.75A~5A的保险丝会在5秒内熔断。当通过保险丝的电流为额定电流的3倍时，0.75A~5A的保险丝会在0.1~3秒内熔断。当通过保险丝的电流为额定电流的3.5倍时，7A~30A的保险丝会在5秒内熔断。当通过保险丝的电流为额定电流的10倍时，0.75A~5A的保险丝会在0.2~20毫秒内熔断，7A~30A的保险丝会在0.2~10毫秒内熔断.整个系列保险丝对电路故障电流不会迅速做出反应，能够适当的对电流不稳定的电路进行过流保护。

    JFC1206FS和JFC1206TS这两个系列的贴片保险丝包装方式均为卷盘包装，包装数量为3000pcs/reel，用的是8mm宽度，178mm长度的卷盘包装的。两个系列焊接建议均可采用波峰焊跟手工焊，波峰焊温度建议为260℃，时间不超过10秒；手工焊接的时间温度建议为260℃，时间不超过30秒。

    秦晋电子为集电通品牌一级代理商，现货供应集电通品牌一次性贴片保险丝各系列产品，需要免费选型或者拿样检测的可上秦晋官网咨询在线客服！
